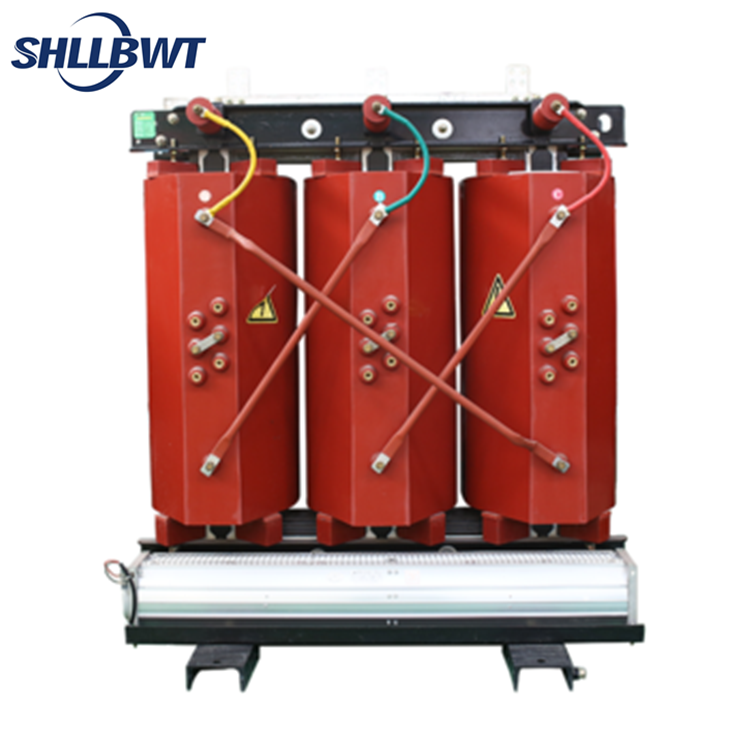

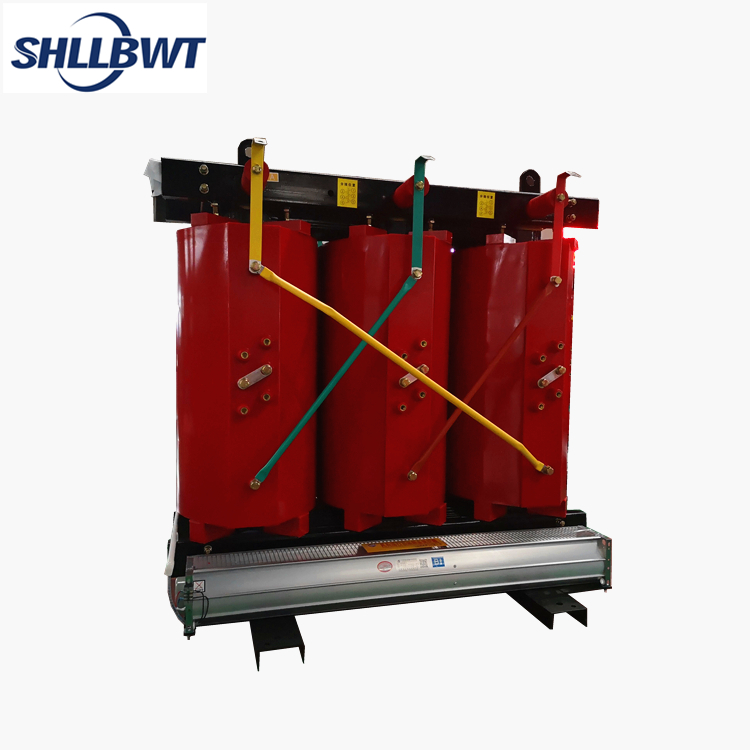

SCB10系列10kv級干式變壓器概述:
樹脂絕緣干式變壓器是我公司可引進國外先進技術,自主開發了SC10、SCB10系列帶填料絕緣干式變壓器,由于線圈被環氧樹脂包裝,所以難燃,免維護,無污染,體積小,可直接安裝在負荷中心。
科學合理的設計和澆注工藝使產品局部放電量小,噪聲低,散熱能力強,在強迫風冷條件下可以在140%額定負載下長期運行,并配有智能溫控儀,具有故障報警、超溫報警、超溫跳閘以及黑匣子功能,并通過RS485串行借口與計算機相連,可以集中監視和控制。由于我公司干式變壓器具有以上特點,因此廣泛應用于輸變電系統,如賓館飯店、機場、高層建筑、商業中心、住宅小區等重要場所,以及地鐵、冶煉電廠、輪船、海洋鉆井平臺等環境惡劣場所。
一、產品結構及優點:
鐵心:鐵芯可選用進口優質冷軋硅鋼片,全料接縫結構,芯柱采用F級無維粘綁扎,鐵芯表面可選采用絕緣樹脂漆密封防潮防銹,降低了空載損耗,空載電流和鐵芯噪聲,夾件和緊固件經特殊表面處理,使產品外觀質量有了進一步提高執行標準。
繞組:有以下幾種:(1)纏繞式 (2)環氧樹脂加石英砂填充澆注 (3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構) (4)多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3,因為它能有效的防止?jié)沧⒌臉渲_裂,提高了設備的可靠性)
高壓繞組:一般采用多層圓筒式或多層分段式結構
低壓繞組:一般采用層式或箔式結構
二、執行標準:
1)、IEC60076-11:2004干式電力變壓器
2)、GB1094.1-1996電力變壓器
3)、GB1094.11-2007干式電力變壓器
4)、GB/T10228-2008干式電力變壓器技術參數和要求
5)、JB/T10088-2004 6KV-500KV級電力變壓器聲級
三、型號說明:
SC(B) □—M—□/□
S:表示 三相變壓器
C:表示 樹脂澆注式
B:表示 箔繞線圈
□:表示 性能水平代號
□/□:表示 額定容量KVA/電壓等級
四、干式變壓器使用條件:
海拔不超過1000m;
環境溫度:最高氣溫+40℃;最高日平均氣溫+30℃;最高年平均氣溫+20℃;戶外最低氣溫-30℃;戶內最低氣溫-5℃
五、干式變壓器防護方式:
根據使用環境特征及防護要求,干式變壓器可選擇不同的外殼。通常選用IP23防護外殼,可防止直徑大于12mm的固體異物及鼠、蛇、貓、雀等小動物進入,造成短路停電等惡性故障,為帶電部分提供安全屏障。若須將變壓器安裝在戶外,則可選用IP23防護外殼,除上述IP20防護功能外,更可防止與垂直線成60°角以內的水滴入。但IP23外殼會使變壓器冷卻能力下降,選用時要注意其運行容量的降低。
