&#160；變壓器的選擇介紹

該信息來自：上海雷郎電器設備制造有限公司瀏覽量：4377 發表時間：2017-06-22

變壓器的主變的容量、臺數直接影響主接線的形式和配電裝置的結構，它的選擇依據除了依據基礎資料外，還取決于輸送功率的大小，與系統聯系的緊密程度。另外主變選擇的好壞對供電可靠性和以后的擴建都有很大影響。總之主變的選擇關系到待建變電站設計的成功與否，所以對主變的選擇我們一定要全方面考慮。既要滿足近期負荷的要求也要考慮到遠期。

1.1 變電所主變壓器的選擇有以下幾點原則：

(1).在變電所中，一般裝設兩臺主變壓器；終端或分支變電所，如只有一個電源進線，可只裝設一臺主變壓器；對于330kV、550kV變電所，經技術經濟為合理時，可裝設3~4臺主變壓器。

(2).對于330kV及以下的變電所，在設備運輸不受條件限制時，均采用三相變壓器。500kV變電所，應經技術經濟論證后，確定是采用三相變壓器，還是單相變壓器組，以及是否設立備用的單相變壓器。

(3).裝有兩臺及以上主變壓器的變電所，其中一臺是當停運后，其余主變壓器的容量應保證該所全部負荷的60%以上，并應保證用戶的一級和全部二級負荷的供電。

(4).具有三種電壓等級的變電所，如各側的功率均達到主變壓器額定容量的15%以上，或低壓側雖無負荷，但需裝設無功補償設備時，主變壓器一般先用三繞組變壓器。

(5).與兩種110kV及以上中性點直接接地系統連接的變壓器，一般優先選用自耦變壓器，當自耦變壓器的第三繞組接有無功補償設備時，應根據無功功率的潮流情況，校驗公共繞組容量，以免在某種運行方式下，限制自耦變壓器輸出功率。

(6).500kV變電所可選用自耦強迫油循環風冷式變壓器。主變壓器的阻抗電壓(即短路電壓)，應根據電網情況、斷路器斷流能力以及變壓器結構選定。

(7).對于深入負荷中心的變電所，為簡化電壓等級和避免重復容量，可采用雙繞組變壓器。

1.2 主變臺數的確定

由原始資料可知，待建變電站是在農網改造的大環境下建設的。負荷大，出線多，且農用電受季節影響大，所以考慮初期用兩臺大容量主變。兩臺主變壓器，可保證供電的可靠性，避免一臺變壓器故障或檢修時影響對用戶的供電。隨著未來經濟的發展，可再投入一臺變壓器

1.3 主變壓器容量的確定

主變壓器容量一般按變電所建成后5～10年規劃負荷選擇，并適當考慮到遠期10～20年的負荷發展，對于城市郊區變電所，主變壓器應與城市規劃相結合。此待建變電站坐落在郊區，10kV主要給某開發區供電，35kV主要給下面鄉鎮及幾個大企業供電。考慮到開發區及其鄉鎮的發展速度非常快，所以我們選擇大容量變壓器以滿足未來的經濟發展要求。確定變壓器容量:

(1).變電所的一臺變壓器停止運行時，另一臺變壓器能保證全部負荷的60%，即:

S=S∑60%=103.731×60%＝62.241(MVA) (2).單臺變壓器運行要滿足一級和二級負荷的供電需要一，二級負荷為:15+10+0.63+0.42+0.78=26.83MVA 所以變壓器的容量最少為62.241MVA

1.4 變壓器類型的確定

1.4.1 相數的選擇

變壓器的相數形式有單相和三相，主變壓器是采用三相還是單相，主要考慮變壓器的制造條件、可靠性要求及運輸條件等因素。一臺三相變壓器比三臺單相變壓器組成的變壓器組，其經濟性要好得多。規程上規定，當不受運輸條件限制時，在330kV及以下的發電廠用變電站，均選用三相變壓器。同時，因為單相變壓器組相對來講投資大、占地多、運行損耗也較大，而不作考慮。因此待建變電站采用三相變壓器。 3.4.2 繞組形式

繞組的形式主要有雙繞組和三繞組。

規程上規定在選擇繞組形式時，一般應優先考慮三繞組變壓器，因為一臺三繞組變壓器的價格及所用的控制電器和輔助設備，比兩臺雙繞組變壓器都較少。對深入引進負荷中心，具有直接從高壓變為低壓供電條件的變電站，為簡化電壓等級或減少重復降壓容量，可采用雙繞組變壓器。三繞組變壓器通常應用在下列場合：

(1).在發電廠內，除發電機電壓外，有兩種升高電壓與系統連接或向用戶供電。 (2).在具有三種電壓等級的降壓變電站中，需要由高壓向中壓和低壓供電，或高壓和中壓向低壓供電。

(3).在樞紐變電站中，兩種不同的電壓等級的系統需要相互連接

(4).在星形-星形接線的變壓器中，需要一個三角形連接的第三繞組。本待建變電站具有110kV,35kV,10kV三個電壓等級所以擬采用三繞組變壓器。 3.4.3 普通型和自耦型的選擇

自耦變壓器是一種多繞組變壓器，其特點就是其中兩個繞組除有電磁聯系外，在電路上也有聯系。因此，當自耦變壓器用來聯系兩種電壓的網絡時，一部分傳輸功率可以利用電磁聯系，另一部分可利用電的聯系，電磁傳輸功率的大小決定變壓器的尺寸、重量、鐵芯截面積和損耗，所以與同容量、同電壓等級的普通變壓器比較，自耦變壓器的經濟效益非常顯著。由于自耦變壓器的結構簡單、經濟，在110kV級以上中性點直接接地系統中，應用非常廣泛，自耦變壓器代替普通變壓器已經成為發展趨勢。因此，綜合考慮選用自耦變壓器。 3.4.4 中性點的接地方式

電網的中性點的接地方式，決定了主變壓器中性點的接地方式。

本變電站所選用的主變為自耦型三繞組變壓器。規程上規定：凡是110kV-500kV側其中性點必須要直接接地或經小阻抗接地(大電流接地系統)；主變壓器6-63kV采用中性點不接地(小電流接地系統)。

中性點直接接地系統主要優點是發生三相短路時，未故障相對地電壓不升高，因此，電網中設備各相對地絕緣水平取決于相電壓，使電網的造價在絕緣方面的投資越低，當電壓越高，其經濟效益越明顯，因此我國規定電壓大于或等于110kV的系統采用中性點直接接地。

所以主變壓器的110kV側中性點采用直接接地方式，35kV，10kV側中性點采用不接地方式。

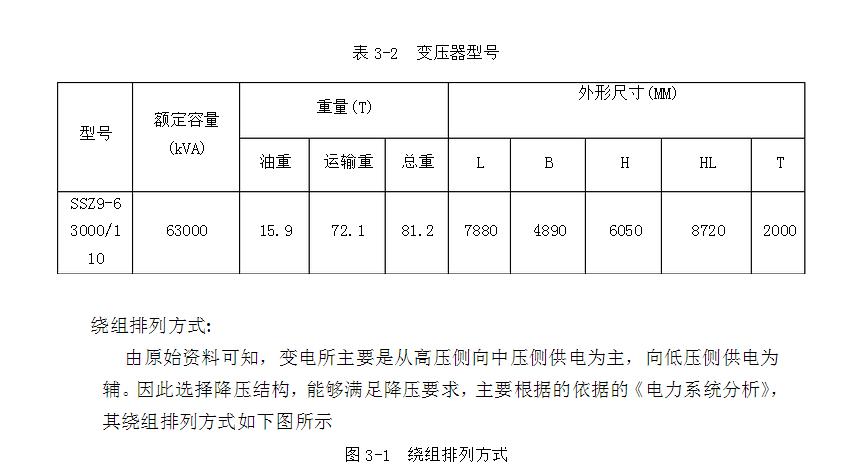

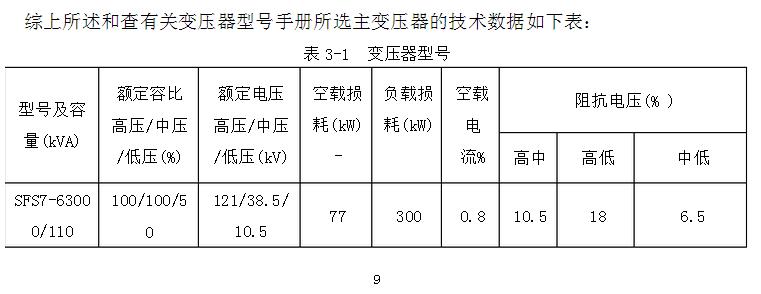

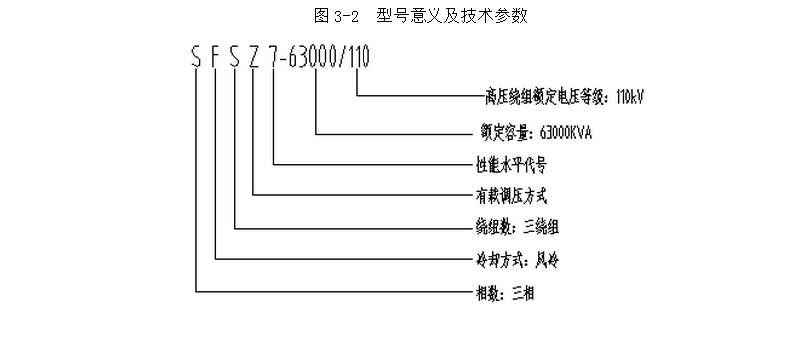

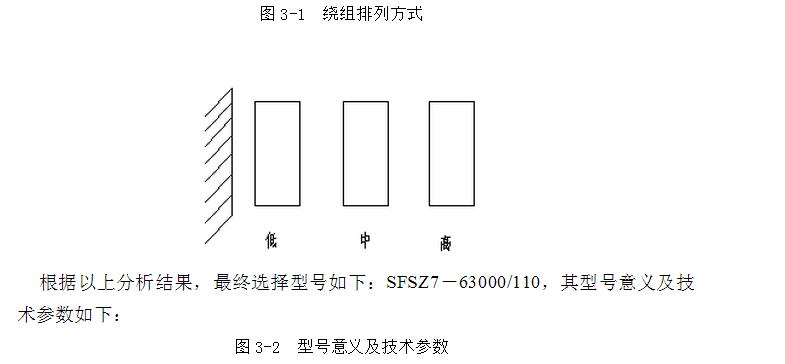

1.4.5 變壓器類型的確定
