500KV變壓器空載和短路損耗情況分析

該信息來自：上海雷郎電器設備制造有限公司瀏覽量：4299 發表時間：2014-02-28

在上一篇文章中雷郎上海變壓器廠家與大家討論到《500KV主變壓器的冷卻方式》，本篇文章雷郎上海變壓器廠家與大家繼續講到500KV變壓器運行的相關問題。本文我們來分析一下空載和短路損耗。首先我們來了解一下空載和適中損耗的概念及定義：空載損耗主要是鐵芯損耗，主要包括磁滯損耗和渦流損耗，繞組的銅損相對很小，基本可以忽略。短路損耗主要是繞組的銅損和附加損耗。短路損耗就是指負載損耗。因?yàn)樨?fù)載損耗試驗的時候二次側是短接。所以習慣上有人把負載損耗稱為短路損耗。普通配電變壓器的負載損耗里絕大部分是銅電阻導致的損耗。變壓器損耗是現代物理學領域的概念，是指空載損耗Po、短路損耗Pk及雜散損耗Ps之和。

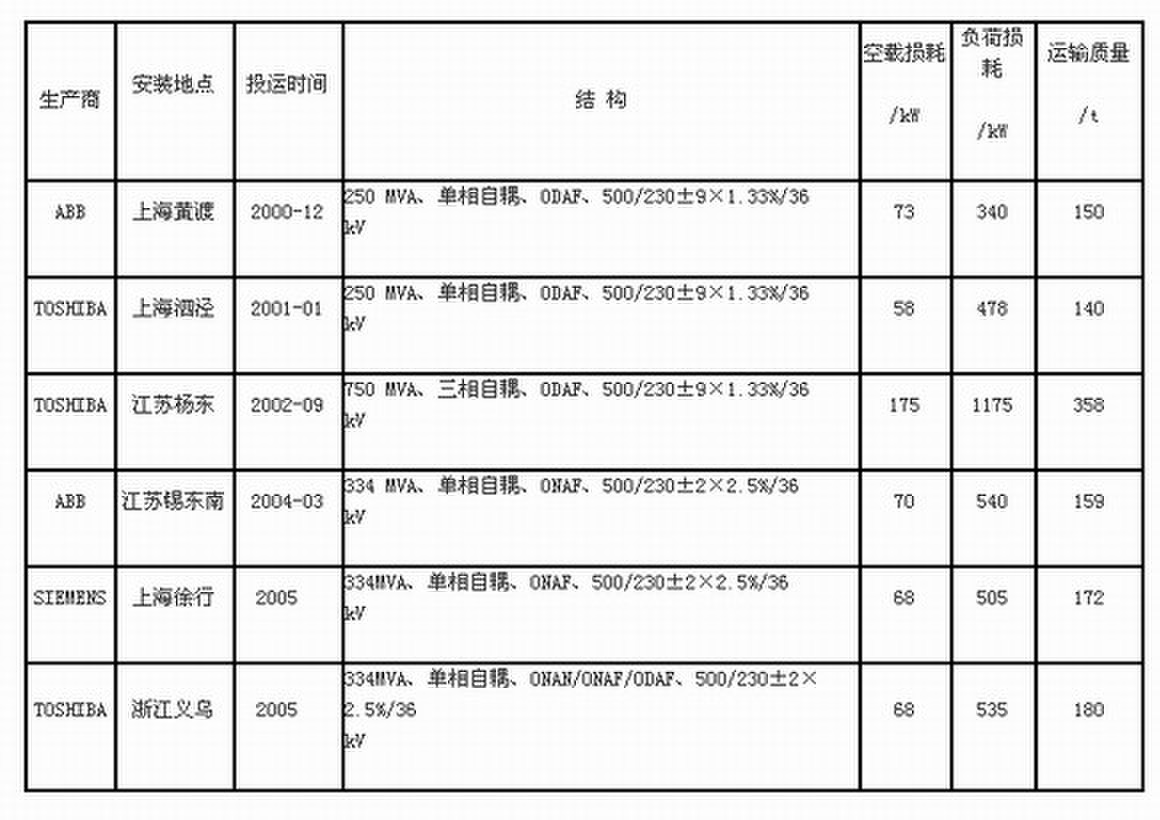

表2　500 kV大型變壓器損耗情況

20世紀90年代以前生產的變壓器因硅鋼片處理技術的原因，空載損耗大于后期生產的變壓器；日本產變壓器空載損耗指標較好；歐洲產變壓器短路損耗指標較好；三相共體變壓器損耗一般小于單相變壓器；殼式結構的變壓器能做到最優的損耗與質量比。

根據鐵路運輸要求，變壓器外形尺寸一般要求長度小于7 m，寬度小于3.6 m，高度小于4.1 m，運輸質量小于140t，因此對于250 MVA單相自耦變壓器，如果空載損耗要求小于75 kW，短路損耗要求小于350 kW，一般均能滿足運輸限制要求。

上文《500KV變壓器空載和短路損耗情況分析》由上海雷郎電器設備制造有限公司整合提供。欲了解更多關于專業生產三相干式變壓器、隔離變壓器、三相變壓器、行燈變壓器等由雷郎三相變壓器廠家所生產的產品，請點擊：http://www.zszcfx.cn/products.asp
